ฉันสถานการณ์ตลาด

ในออสเตรีย อุตสาหกรรมเช่นอาหาร, สารเคมี และการแปรรูปสิ่งแวดล้อมต้องการมาตรฐานที่สูงขึ้นสําหรับการแห้งเม็ดการทํางานอย่างต่อเนื่อง การแห้งแบบเรียบร้อย และความสอดคล้องของวัสดุระบบชุดประเพณีจะเพิ่มขึ้นไม่สามารถตอบสนองความต้องการการผลิตที่มั่นคงภายใต้มาตรฐานประสิทธิภาพที่เข้มงวด

II.สถานการณ์ลูกค้าและการใช้งาน

ลูกค้าคือบริษัทแปรรูปสารเคมีในออสเตรีย จัดการเม็ดขนาดกลางที่มีปริมาณความชื้นที่เปลี่ยนแปลงเครื่องปรุงรสร่วมกับการทํางานต่อเนื่องเพื่อให้ตรงกับระบบอาหารด้านบน

III.การตั้งค่าสินค้าตามความต้องการของเรา

สภาพการออกแบบอุปกรณ์:

1สถานการณ์ทางวัสดุ

ชื่อวัสดุ:เครื่องปรุงรส

ความจุในการประมวลผล:300 kg/h

อุณหภูมิของวัตถุดิบ:15-20°C(ออกแบบสําหรับอุณหภูมิห้อง)

2สภาพกระบวนการ

• วิธีการแห้ง:เตียงสั่นสั่นแบบเส้น
• วิธีสัมผัสระหว่างวัสดุและอากาศร้อนประเภทการไหลผ่าน
• แหล่งความร้อนและวิธีการทําความร้อน:ควาย
• อุณหภูมิของอากาศที่ใช้ในการแห้ง150~160°C
• อุณหภูมิการแห้งก๊าซออก:90-100°C
• วิธีการปล่อยผลิตภัณฑ์เครื่องหลัก
• วิธีการกําจัดฝุ่น:ไซโคลนหลัก + เครื่องล้างน้ํา

วัสดุ:pper ห้อง, ผสมน้ําเตียงและกระดานการปล่อยของเหล็กทําจากเหล็กไร้ขัด 316L ส่วนที่เหลือเป็นเหล็กคาร์บอน

พลังงานไฟฟ้า: 380V,3 ช่วง, 50Hz พลังงานไฟฟ้า: 380V,3 ช่วง, 50Hz

พื้นที่พื้นที่: ดูแผนที่แนบแนบ พื้นที่พื้นที่: ดูแผนที่แนบแนบแนบ

3บริการสาธารณะ

• พลังงานไฟฟ้า:380V 3 ขั้นตอน 50Hz
• พื้นที่พื้น:ดูภาพแนบ

การคัดเลือกเตียงสั่นสะเทือนแบบเส้นแห้ง

^{รุ่นเครื่องแห้งเตียงน้ําเหลวสั่น:ซีเอลจี-6×045พื้นที่พื้นผิวเตียง:2.7m2}

1หลักการทํางานและอธิบายระบบ

(1) หลักการทํางาน

เครื่องแห้งเตียงเหลวสั่นใช้แรงสั่นที่เกิดจากมอเตอร์สั่นเพื่อผลักดันการสั่นของมอเตอร์วัสดุกระโดดไปข้างหน้าบนแผ่นการกระจายอากาศในขณะที่อากาศร้อนนําเข้าจากด้านล่างของเตียงแห้งรักษาพวกเขาอยู่ในภาวะของเหลว, รับรองการสัมผัสอย่างละเอียดกับอากาศร้อนสําหรับการถ่ายทอดความร้อนและมวล

อากาศเย็นถูกทําความร้อนโดยเครื่องแลกเปลี่ยนความร้อน และแล้วเข้าห้องอากาศของเครื่องแห้งผ่านช่องเข้าอากาศเตียงน้ําวัสดุเปียกถูกใส่ในที่นอนของน้ําเหลวอย่างเท่าเทียมกันและต่อเนื่องผ่านช่องเข้าภายใต้การผลสัมฤทธิ์คู่ของความสั่นสะเทือนที่เกิดจากมอเตอร์และการกระจายอากาศร้อนระดับเท่ากันผ่านแผ่นการกระจายอากาศวัสดุยังคงแขวนและสัมผัสเต็มที่กับกระแสอากาศร้อน, จบกระบวนการแห้ง ก๊าซออกที่แห้งถูกกรองผ่านอุปกรณ์กําจัดฝุ่น ก่อนที่จะถูกสกัดและปล่อยผ่านพัดลมลมขณะที่ผลิตภัณฑ์แห้งถูกปล่อยผ่านทางออก.

(2) คําอธิบายระบบ

1เครื่องแห้งเตียงเหลวสั่นนี้ใช้เป็นหลักสําหรับกระบวนการแห้งเกลืออุตสาหกรรม

(a) ความเร็วการไหล: 300 กิโลกรัม/ชั่วโมง

b) วิธีการเก็บผลิตภัณฑ์: การปล่อยหน่วยหลัก + เครื่องแยกหมุนเวียนหลัก + การกําจัดฝุ่นน้ํา

c) วัสดุ: ห้องบน, เตียงน้ําเหลว, และกระดานการปล่อยทําจากเหล็กไร้ขัด 316L, ส่วนที่เหลือเป็นเหล็กคาร์บอน

2. ชื่ออุปกรณ์: เครื่องแห้งเตียงระบายน้ําสั่น

d) รุ่นอุปกรณ์: ZLG-6×045พื้นที่เตียง: 2.7m2

ความยาวส่วนแห้ง: 5 m, พื้นที่แห้ง: 2.25 m2, พื้นที่เย็น: 0.45 m2

e) อุณหภูมิการเข้าอากาศร้อน: 150~160°C

f) อุณหภูมิทางเข้าอากาศเย็น: อุณหภูมิบริเวณ

g) พลังงานติดตั้งระบบ: 31.5 kW

h) วิธีการทําความร้อน: คัน

i) การบริโภคควาย: 300-400 kg/h

2ระบบอากาศร้อน

• 2.1 ปริมาตรที่เกี่ยวข้อง

ปริมาณอากาศในระบบ: ~6000 m3/h

อุณหภูมิอากาศก่อนอุ่น: อุณหภูมิบริเวณ; อุณหภูมิอากาศหลังอุ่น: 150~160°C

• 2.2รีเดียเตอร์

พื้นที่รวม = 200m2

• 2.3 วัสดุของเรเดียเตอร์: ท่อไร้รอยที่มีปีกอลูมิเนียม

• 2.4เครื่องเป่าอากาศร้อน

รูปแบบ: 4-72-4.5A 7.5KW


อัตราการไหลของอากาศ: 5712 m3/h


ความดันลม: 2554 Pa


วัสดุ: A3 หน่วยครอบคลุมอินทิกรัล พร้อมพัสดุอัดแรงสั่น ระบบควบคุมอากาศ: DN800


จํานวน: 1 หน่วย

• 2.5 ท่ออากาศร้อน

ระบบท่ออากาศร้อนประกอบด้วยท่ออากาศร้อนหลักหนึ่งและท่ออากาศร้อนสามสาขาแต่ละหลอดสาขามีอุปกรณ์พร้อมกับวาล์วกระจายอากาศเพื่อควบคุมปริมาณการไหลของอากาศสําหรับหน่วยส่วนตัวภายในกล่องควบคุม.


กว้างเส้นตรงท่ออากาศร้อน: DN400 จํานวน: 1 ชุด วัสดุ: เหล็ก A3 2 มม.


กว้างของท่อกิ่งอากาศร้อน: DN360, จํานวน: 3 ชุด, วัสดุ: 2.5 มิลลิเมตรเหล็ก A3


การเชื่อมต่ออ่อน: DN360, จํานวน: 4 ชุด, วัสดุ: แคนวาส 2 ชั้น


กว้างช่องลมเย็น: DN300 จํานวน: 1 ชุด วัสดุ: เหล็ก 2 มม.


การกันความร้อนของท่ออากาศร้อนถูกใช้โดยผู้ใช้ในสถานที่

3.เครื่องรับแห้ง:


• 3.1รูปแบบของเครื่องแห้งเตียงระบายน้ําสั่น: ZLG-6 × 045พื้นที่เตียง: 2.7 m2

• 3.2 ความกว้างของเตียง: 0.45 เมตร ความยาวของส่วนแห้ง: 5 เมตร ความยาวของส่วนเย็น: 1 เมตร

• 3.3. ประตูทําความสะอาดติดตั้งอยู่ด้านข้างของห้องใต้ของเครื่องแห้งเพื่ออํานวยความสะดวกในการกําจัดวัสดุที่ตกใต้แผ่น Mesh.มีแผ่นผนังเหล็ก Q235A ขนาด 6 มิลลิเมตร และมีรัดภายนอก 1.5 มิลลิเมตรเหล็ก A3

• 3.4กล่องด้านบนของเครื่องแห้งมีหน้าต่างการสังเกตที่ทนต่ออุณหภูมิ เพื่อให้ผู้ประกอบการสามารถติดตามสภาพภายในเครื่องแห้งได้ตลอดเวลากล่องด้านบนทําจากเหล็กไร้ขัด 316L ขนาดหนา 3 มิลลิเมตร.

• 3.5โครงสร้างการสนับสนุนอุปกรณ์โดยรวมมีอุปกรณ์กันอากาศจากซิลิแคตอลูมิเนียมในเรือนชั้นล่าง มีความหนาของอุปกรณ์กันอากาศ 50 มม.

• 3.6. แผ่น Mesh: กว้างของรู: φ2mm, อัตราการเปิด: ~5%, โครงสร้างการเปิด: ช่องตรงจัดเรียงในรูปทรงสามเหลี่ยมปกติ, วัสดุ: 2mm3 316L เหล็กไร้oxide

• 3.7 เครื่องยนต์สั่น

รูปแบบ: 1.5Kw × 2 แรงกระตุ้น: ความถี่การสั่นสะเทือน: 960 r / min

ปริมาณ: 2 หน่วย, ด้วยแรงตื่นเต้นและมุมตื่นเต้นที่ปรับได้

4ระบบบําบัดก๊าซออก


• 4.1 ปริมาตรที่เกี่ยวข้อง

ปริมาณอากาศในระบบ: ~6000 m3/h

• 4.2 ท่อหลอดออกหลัก

ระบบท่อไอ้น้ําประกอบด้วยท่อไอ้น้ําหลักหนึ่งท่อและท่อสาขาห้าท่อ ซึ่งแต่ละท่อมีซับควบคุมอากาศ เพื่อควบคุมการไหลของอากาศไอ้น้ําสําหรับหน่วยแต่ละหน่วย

กว้างของหัวอากาศ: DN400 จํานวน: 1 ชุด วัสดุ: 2.0mm316L เหล็กไร้ขัด

กว้างของท่อขาออก: DN300 จํานวน: 5 ชุด วัสดุ: 2.0mm316L สแตนเลส

เครื่องเชื่อมอ่อน 5 ชิ้น วัสดุ: ผ้าใบ 2 ชั้น

• 4.3 เครื่องแยกไซโคลนหลัก
  รูปแบบ: XF-875 จํานวน: 1 ชิ้น วัสดุ: 2 มิลลิเมตร 316L สแตนเลส
  วาล์วการปล่อยมือ: DN200 จํานวน: 1 ชิ้น วัสดุ: 316L

• 4.4 พัดลมอัด

รุ่น: 4-72-5A-15Kw

อัตราการไหลของอากาศ: 7728 m3/h ความดันอากาศ: 3145 Pa

วาล์วปรับอากาศ: DN500

ปริมาณ: 1 ชิ้น วัสดุ: Q235A แบรคเกตอินเทกรัลที่มีพัดลมสับสน

5ระบบตรวจจับและควบคุม

• 5.1 การตรวจจับและแสดงความแรงดันและกระแสไฟฟ้าของเครื่องจักรทั้งเครื่อง
• 5.2 เครื่องยนต์ทั้งหมดถูกควบคุมผ่านการทํางานกระปุกกลาง


IV สอบถามและอธิบาย:

VI. รายการของชิ้นส่วนที่ใส่ได้

ความเห็นจากลูกค้า

ลูกค้ารายงานการเคลื่อนไหวของวัสดุที่มั่นคงโดยไม่มีการซับซ้อนหรือการสะสมที่เห็นได้ชัด กระบวนการแห้งยังคงคงคงอยู่ภายใต้การทํางานต่อเนื่องติดต่อกับสายการผลิตที่มีอยู่ดี.

สรุป

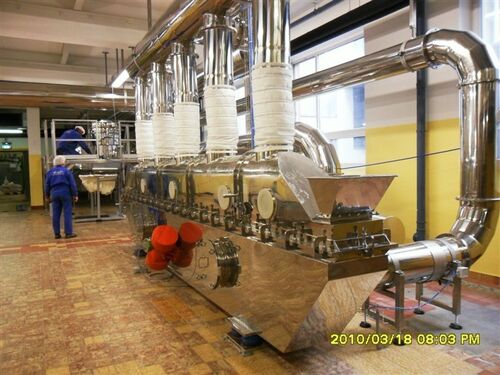

กรณีนี้แสดงว่าในสภาพแวดล้อมอุตสาหกรรมที่มีมาตรฐานสูงของออสเตรีย เครื่องแห้งเตียงระบายความสั่นสะเทือนและการออกแบบการเจาะ สามารถให้การแห้งที่มั่นคงและการผลิตต่อเนื่องสําหรับวัสดุ granular.
