เครื่องอบแห้งแบบ Vibrating Fluid Bed เคมีภัณฑ์ยาเครื่องอบแห้งเม็ดอาหาร

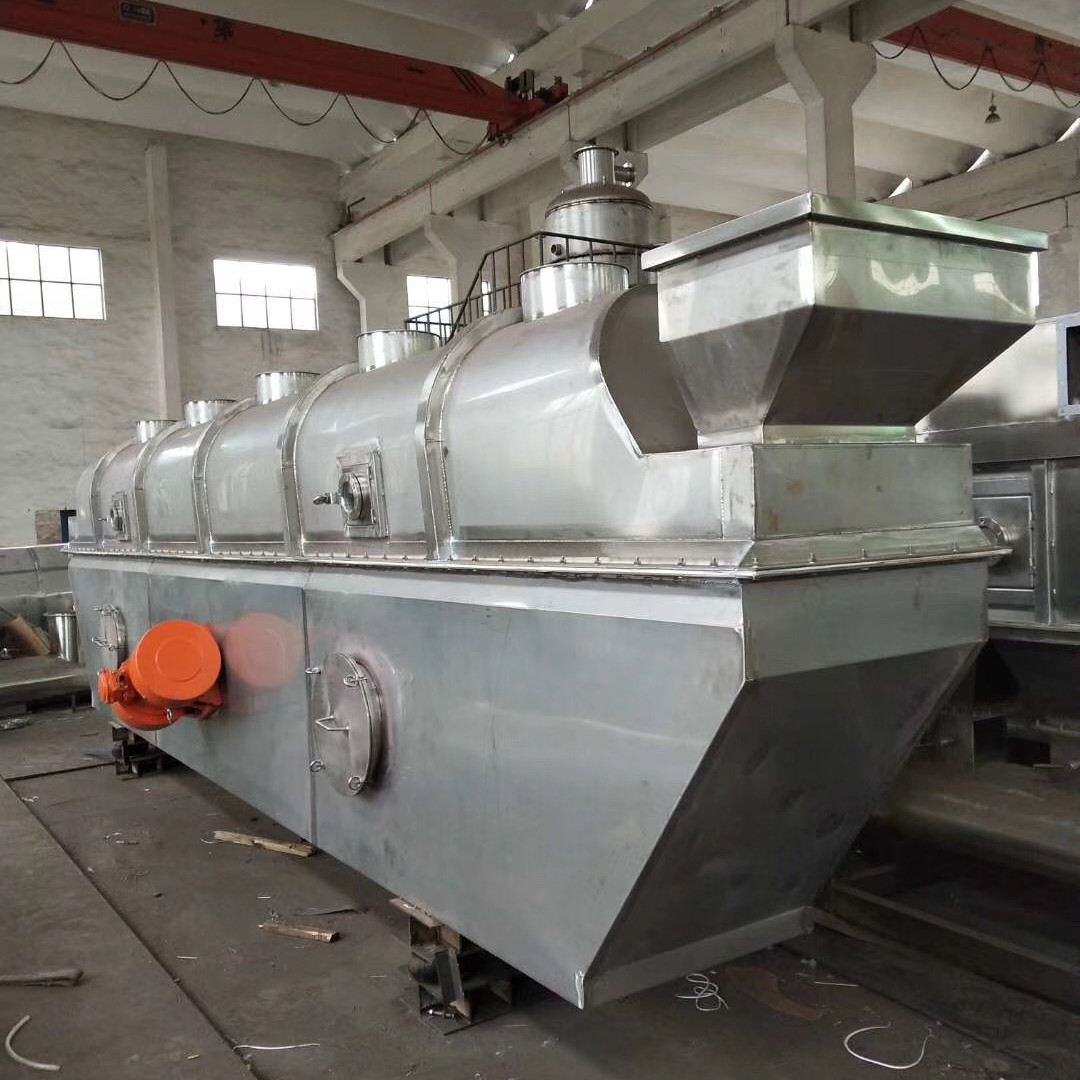

เครื่องอบแห้งแบบฟลูอิไดซ์เบดแบบสั่น
หลักการทำงานของอุปกรณ์
เครื่องอบแห้งแบบฟลูอิดเบดแบบสั่นสะเทือน WKS ซีรีส์เป็นอุปกรณ์อบแห้งแบบต่อเนื่องสำหรับอนุภาคที่ไม่เหนียวเหนอะหนะ หลักการทำงานของมันคือ: อากาศเย็นจะถูกกรองผ่านตัวกรอง จากนั้นเข้าสู่เครื่องทำความร้อน และถูกทำให้ร้อนจนถึงอุณหภูมิหนึ่ง จากนั้นอากาศร้อนจะถูกกระจายไปยังเตียงด้านล่างผ่านทางช่องเข้าหลายช่อง และไหลขึ้นผ่านแผ่นเจาะรูของเตียง วัสดุจะเข้าสู่เตียงอย่างสม่ำเสมอโดยใช้เครื่องป้อนแบบสกรู ภายใต้การกระทำของแรงสั่นสะเทือน วัสดุจะเคลื่อนขึ้นไปข้างหน้าอย่างต่อเนื่องตามทิศทางแนวนอน ในขณะที่มีการแลกเปลี่ยนความร้อนโดยมีอากาศร้อนขึ้นมาจากด้านล่าง ความชื้นของวัสดุจะระเหยอย่างรวดเร็ว และอากาศเปียกจะถูกระบายออกจากพัดลมดูดอากาศ และวัสดุจะแห้งสนิทและระบายออกจากช่องระบาย
ลักษณะอุปกรณ์
1 เวลาในการอบแห้งอุปกรณ์สั้น ใช้เวลาประมาณ 6 นาทีสำหรับกระบวนการอบแห้งทั้งหมด ส่วนผสมที่มีประสิทธิภาพโดยทั่วไปจะไม่ถูกทำลาย
2 แผ่นฝายแบบปรับได้ถูกตั้งค่าไว้ที่ช่องระบาย โดยการปรับความสูงของแผ่นฝาย คุณสามารถควบคุมเวลาในการอบแห้งของวัสดุเพื่อให้แน่ใจว่าปริมาณน้ำสุดท้ายของวัสดุตรงตามข้อกำหนด
3 แผ่นพรุนใช้กระบวนการดันกลับเพื่อให้แน่ใจว่าแผ่นพรุนเรียบ เพื่อหลีกเลี่ยงกำหนดเวลาในกระบวนการทำงานของวัสดุ
4 มีช่องลมเข้าหลายช่องที่เตียงด้านล่าง เพื่อให้อากาศร้อนผ่านชั้นวัสดุมีความสม่ำเสมอมากขึ้น
5 หลังจากเสร็จสิ้นการผลิตแล้ว การบำบัดความร้อนด้วยไฟฟ้าทั้งหมดจะถูกนำไปใช้กับเตียงด้านล่าง ขจัดแรงโน้มถ่วงในการเชื่อม การปรับปรุงความแข็งแรงของเตียง ท่อไร้รอยต่อผนังหนาถูกนำไปใช้กับภายในเพื่อเสริมสร้างแรงสั่นสะเทือนที่สม่ำเสมอ
6, ท่อกลางซึ่งติดตั้งมอเตอร์สั่นสะเทือนจะถูกเชื่อมด้วยแผ่นเสริมแรงตามมุมของรังสีการสั่นสะเทือน, ส่งผ่านแรงสั่นสะเทือนอย่างสม่ำเสมอไปยังส่วนต่าง ๆ ของเตียงได้อย่างมีประสิทธิภาพ, เพื่อให้วัสดุมีฟลูอิไดซ์สม่ำเสมอ, ในขณะที่มีน้ำหนักที่ถอดออกได้, เพื่อหลีกเลี่ยงปรากฏการณ์การสั่นพ้อง
7 โช้คอัพใช้สปริงดับและอารมณ์ ประสิทธิภาพการบีบอัดและประสิทธิภาพการตอบสนองที่ดี กรองแรงสั่นสะเทือนลงสู่พื้นได้อย่างมีประสิทธิภาพ เพื่อเอาชนะข้อบกพร่องของโช้คอัพยางซึ่งมีอายุง่ายและอายุการใช้งานสั้น ฯลฯ
8 เตียงด้านบนได้รับการออกแบบให้ยึดแน่น มีการเชื่อมต่อที่นุ่มนวลกับเตียงด้านล่าง ลดภาระของมอเตอร์สั่นสะเทือน ในขณะที่ลดความแข็งแรงของเตียงด้านบน
9 ส่วนระบายความร้อนมาพร้อมกับส่วนหลัง สามารถทำให้วัสดุเย็นลงได้อย่างรวดเร็ว สามารถบรรจุวัสดุได้โดยตรง อากาศเย็นจะต้องผ่านการลดความชื้นก่อน จากนั้นจึงอุ่นขึ้น เพื่อลดความชื้นในอากาศเย็น เพื่อให้แน่ใจว่าปริมาณน้ำสุดท้ายของวัสดุจะเป็นไปตามข้อกำหนด และอุณหภูมิของอากาศเย็นสามารถตั้งค่าได้ตามความต้องการเฉพาะ
10 เตียงด้านบนมีแว่นตาสังเกตการณ์และประตูทำความสะอาดจำนวนหนึ่ง ทำความสะอาดง่าย
11 เตียงด้านบนใช้ท่อเหล็กไร้ตะเข็บสแตนเลสจำนวนหนึ่งเพื่อเสริมความแข็งแกร่ง ปรับปรุงความแข็งแรง ในขณะที่ท่อเสริมความแข็งแกร่งไม่มีวัสดุสะสม
12 เครื่องทำไอน้ำใช้ครีบอลูมิเนียมท่อไร้รอยต่อ และออกแบบเป็นรูปตัว U พร้อมเปลือกภายนอก เพื่อให้ท่อความร้อนมีพื้นที่สำหรับการขยายตัวและการหดตัวทางความร้อน เพื่อหลีกเลี่ยงปรากฏการณ์การแตกร้าวของการเชื่อมของเครื่องทำความร้อนแบบธรรมดาที่มีท่อความร้อนคงที่ เนื่องจากการขยายตัวทางความร้อนและการหดตัวในขณะที่ปรับปรุงประสิทธิภาพการถ่ายเทความร้อน

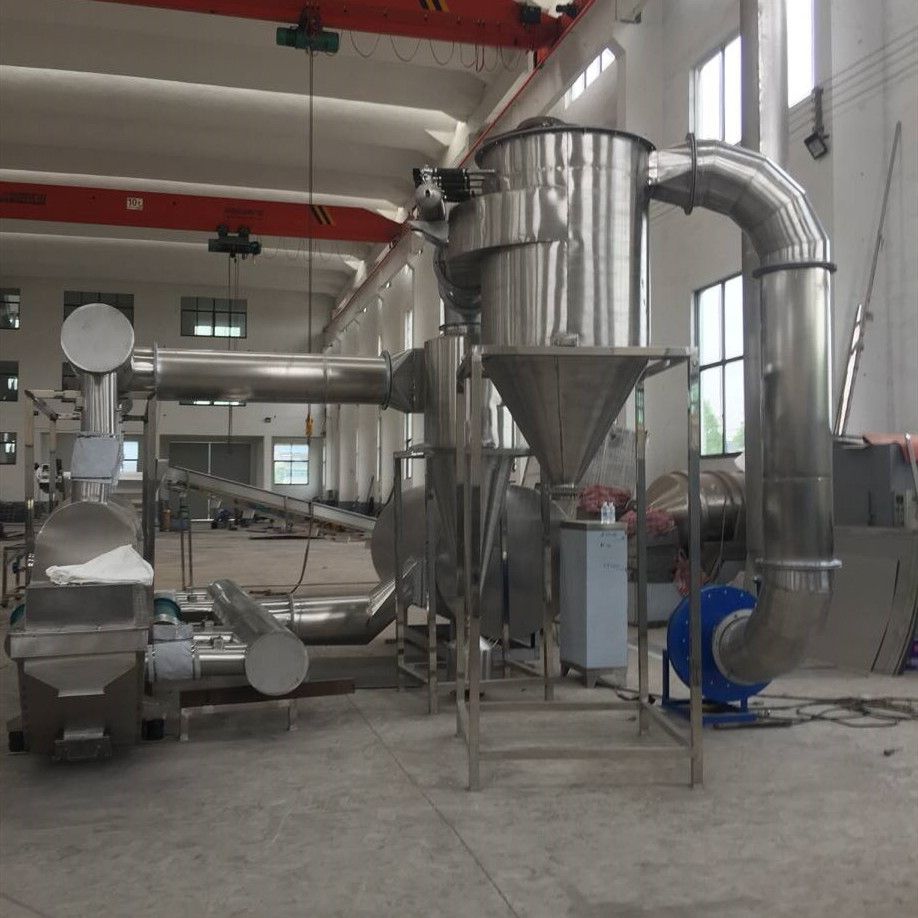

13 ใช้เครื่องแยกฝุ่นแบบกรวยไซโคลนยาวประสิทธิภาพสูงช่วยลดฝุ่นไอเสียได้อย่างมากเพื่อให้ผลผลิตวัสดุสามารถเข้าถึง 98%
แอปพลิเคชัน

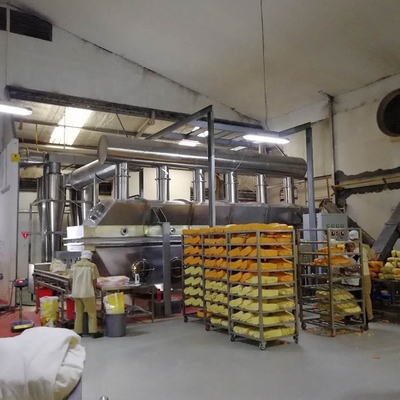

เครื่องอบแห้งแบบฟลูอิไดซ์เบดแบบสั่นสะเทือนทางอุตสาหกรรมใช้ได้กับสารเคมี ยา อาหาร ผักอบแห้ง อาหาร แร่ธาตุ และอุตสาหกรรมอื่น ๆ ที่เป็นผง วัสดุที่เป็นเม็ด แห้ง การทำความเย็น และการดำเนินงานอื่น ๆ
เช่น กรดซิตริก โมโนโซเดียมกลูตาเมต บอแรกซ์ แอมโมเนียมซัลเฟต ปุ๋ยผสม หัวไชเท้า ไหม กากถั่วเหลือง กากถั่วเหลือง เมล็ดพืช ตะกรัน น้ำตาล
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | พื้นที่เตียงฟลูอิดิ (ตารางเมตร) | อุณหภูมิของอากาศเข้า (℃) | อุณหภูมิของอากาศออก (℃) | ความสามารถในการระเหยของน้ำ (กก./ชม.) | กำลังมอเตอร์ (กิโลวัตต์) | น้ำหนัก (กก.) |
| WKS-FBD-3*0.3 | 0.9 | 70-140 | 40-70 | 20-35 | 0.8*2 | 1250 |
| WKS-FBD-4.5*0.3 | 1.35 | 70-140 | 40-70 | 35-50 | 0.8*2 | 1250 |
| WKS-FBD-4.5*0.45 | 2.025 | 70-140 | 40-70 | 50-70 | 1.1*2 | 1670 |
| WKS-FBD-4.5*0.6 | 2.7 | 70-140 | 40-70 | 70-90 | 1.1*2 | 1670 |
| WKS-FBD-6*0.45 | 2.7 | 70-140 | 40-70 | 80-100 | 1.5*2 | 2100 |
| WKS-FBD-6*0.6 | 3.6 | 70-140 | 40-70 | 100-130 | 1.5*2 | 2400 |
| WKS-FBD-6*0.75 | 4.5 | 70-140 | 40-70 | 120-140 | 2.2*2 | 2840 |
| WKS-FBD-6*0.9 | 5.4 | 70-140 | 40-70 | 140-170 | 2.2*2 | 3160 |
| WKS-FBD-7.5*0.75 | 5.625 | 70-140 | 40-70 | 150-180 | 2.2*2 | 3200 |
| WKS-FBD-7.5*0.9 | 6.75 | 70-140 | 40-70 | 160-210 | 3.0*2 | 3600 |
การวาดภาพสั้น ๆ
