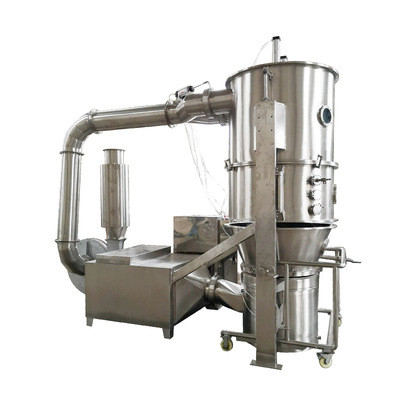

เครื่องอบแห้งแบบฟลูอิไดซ์เบด Granualting และ Coating Granulaion Machine Granulator
เครื่องเป่า Granulator Fluid Bed
บทนำ
ใส่ผงสำหรับทำแกรนูลหรือวัสดุเม็ดสำหรับเคลือบลงในฟลูอิไดซ์เบดอากาศเย็นเข้าสู่ห้องทำความร้อนที่ด้านหลังของเครื่องยนต์หลักหลังจากเอฟเฟกต์หลักและตัวกรองเอฟเฟกต์ระดับกลาง ฮีตเตอร์จะถูกทำให้ร้อนจนถึงอุณหภูมิที่กำหนดโดยอากาศเข้า จากนั้นจึงเข้าสู่ฟลูอิไดซ์เบดมันถูกทำให้ฟลูอิไดซ์ในเตียง และสารยึดเกาะสำหรับแกรนูลจะถูกส่งไปยังเครื่องฉีดน้ำแบบสองของเหลวโดยปั๊มแช่ และพ่นไปยังวัสดุฟลูอิไดซ์หลังจากการทำให้เป็นละอองผงเชื่อมประสานกันและรวมตัวกันเป็นเม็ดเล็ก ๆ และเติบโตหรือสร้างฟิล์มบนวัสดุที่จะเคลือบหลังจากที่น้ำระเหยกลายเป็นไอ จะถูกนำออกจากเครื่องโดยอากาศเสีย
พารามิเตอร์ทางเทคนิค
| สิ่งของ | หน่วย | แบบอย่าง | ||||||||||
| FL-3 | FL-5 | FL-15 | FL-30 | FL-60 | FL-120 | FL-200 | FL-300 | FL-500 | FL-1000 | |||
| คอนเทนเนอร์ | เส้นผ่านศูนย์กลาง | มม | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 |
| ปริมาณ | หลี่ | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 | |
| ความจุ | นาที. | กก./ชุด | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| แม็กซ์ | กก./ชุด | 4 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| ปริมาณการใช้ไอน้ำ | กก./ชุด | 15 | 23 | 42 | 70 | 140 | 211 | 282 | 366 | 451 | 750 | |
| แรงดันไอน้ำ | Mpa | 0.1-0.4 | ||||||||||
| ปริมาณลมอัด | ลบ.ม./นาที | 0.9 | 0.9 | 0.9 | 0.9 | 1 | 1 | 1.1 | 1.5 | 3 | 4 | |
| กำลังมอเตอร์พัดลม | กิโลวัตต์ | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
| อุณหภูมิ | ℃ | RT-120 | ||||||||||
| อัตราการเก็บรวบรวมวัสดุ | % | ＞99 | ||||||||||
| เวลาทำการ | นาที | 15~30 (ขึ้นอยู่กับวัตถุดิบ) | ||||||||||
| ความชื้นสุดท้าย | % | 0.2 | ||||||||||
| เสียงรบกวน | เดซิเบล | ≤75 | ||||||||||
| น้ำหนัก | กิโลกรัม | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
| มิติ | ม | 1*0.6*2.1 | 1.2*0.7*2.3 | 1.25*0.9*2.5 | 1.6*1.1*2.5 | 1.85*1.4*3 | 2.2*1.65*3.3 | 2.34*1.7*3.8 | 2.8*2*4.5 | 3*2.25*5 | 4*2.8*7.2 | |
หลักการอุปกรณ์
วัสดุถูกระงับภายใต้การกระทำของการไหลของลมร้อนที่สะอาด (แรงดันลบ) เพื่อสร้างสถานะฟลูอิไดซ์และพื้นผิวสัมผัสกับอากาศร้อนอย่างเต็มที่และความร้อนจะถูกทำให้ร้อนอย่างสม่ำเสมอถึงสถานะแลกเปลี่ยนความร้อนซึ่งมีสูงมาก ประสิทธิภาพ.พร้อมกับระบบสเปรย์ที่เหมาะสมและการปรับปรุงเพิ่มเติมในโครงสร้างการทำงานของฟลูอิไดซ์เบด โดยจะแสดงลักษณะของแกรนูลและการเคลือบด้วยการพ่นแห้งแบบพ่นฝอยฟลูอิไดซ์เบดอย่างเหมาะสม กล่าวคือ มันได้กลายเป็นชนิดของการทำให้แห้ง แกรนูล และการเคลือบใช้อุปกรณ์ในกระบวนการ
คุณสมบัติ
มีอุปกรณ์ระบายน้ำเสียที่ด้านล่างของโฮสต์ซึ่งสามารถระบายน้ำที่สะสมไว้ได้อย่างรวดเร็วเมื่อทำความสะอาดเครื่อง
ผสม แกรนูล และการทำให้แห้งในภาชนะเดียวกันให้เสร็จสิ้น ลดขั้นตอนลง
ทำงานในภาชนะปิดโดยไม่มีฝุ่นฟุ้งกระจายและปรับปรุงสภาพแวดล้อมการทำงาน
ถุงกรองใช้วัสดุกรองป้องกันไฟฟ้าสถิตย์ และอุปกรณ์ปลอดภัยในการใช้งาน
เครื่องฉีดน้ำสารยึดเกาะใช้ปืนฉีดแบบหลายของเหลวซึ่งมีการทำให้เป็นละอองสม่ำเสมอและมีอัตราผลิตภัณฑ์สำเร็จรูปคุณภาพสูง
ภาชนะทรงกลมใช้สำหรับซักง่ายส่วนที่สัมผัสกับวัสดุทำจากสแตนเลส
นำซีลแม่แรงสูบมาใช้ ตราประทับที่เชื่อถือได้ และใช้งานง่าย
เครื่องทั้งหมดมีประสิทธิภาพการปิดผนึกที่ดีและการทำงานของแรงดันลบ
ผ่านแกรนูลของระบบผง ความลื่นดีขึ้นและฝุ่นละอองจะลดลง
ผ่านการแกรนูลแบบผง ความสามารถในการละลายจะดีขึ้น
ใช้การให้ทิปและการขนถ่ายซึ่งสะดวก รวดเร็ว และทั่วถึง และยังสามารถออกแบบระบบป้อนและระบายอัตโนมัติได้ตามต้องการ
การทำงานของแรงดันลบที่ปิดสนิท ก๊าซจะถูกกรองใช้งานง่ายและทำความสะอาดง่าย เป็นอุปกรณ์ในอุดมคติที่ตรงตามข้อกำหนดของ "GMP"
ความเร็วในการทำให้แห้งเร็ว อุณหภูมิสม่ำเสมอ และเวลาแกรนูลของแต่ละชุดงานโดยทั่วไปคือ 15-45 นาที
ผสม-แกรนูล-เป่า-เย็น-เย็น-ครบจบในเครื่องเดียว
การนำปืนฉีดป้องกันการอุดตันของของเหลวหลายตัวมาใช้ วัสดุมีความสม่ำเสมอ และอัตราคุณภาพของผลิตภัณฑ์สำเร็จรูปก็ดีขึ้นอย่างมาก
ระบบควบคุมคือ: (a) การควบคุมความเร็วในการแปลงความถี่ (ทางเลือก), (b) พร้อมระบบกำหนดตำแหน่ง, (c) เวลาทำงาน
ด้านบน FL200 มีระบบป้อนอาหารอัตโนมัติแบบสุญญากาศเพื่อลดความเข้มแรงงานของคนงาน
สามารถติดตั้งระบบระบายความร้อนอย่างรวดเร็วได้ตามข้อกำหนดของวัสดุ
ขอบเขตการใช้งาน
เม็ดยาและการเคลือบ
เม็ด: เม็ดเม็ด, เม็ดสำหรับเม็ด, เม็ดสำหรับแคปซูล
การเคลือบผิว: เม็ด, ชั้นป้องกันยาเม็ด, การเตรียมสี, การปล่อยช้า, ฟิล์ม, การเคลือบลำไส้
เม็ดอาหารและการเคลือบ
น้ำตาล กาแฟ ผงโกโก้ ครีม น้ำผง กรดอะมิโน เครื่องปรุงรส อาหารป่น
เม็ดของยาฆ่าแมลง เม็ดสี สีย้อม
การทำให้แห้งของผง เม็ด และวัสดุบล็อก
