รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องอบแห้งฟลูอิไดซ์เบดแบบสั่น | ความจุ: | การระเหยของน้ำ 100-130 กก./ชม. |
|---|---|---|---|
| แหล่งความร้อน: | เครื่องทำความร้อนด้วยแก๊สหรือไฟฟ้าหรือไอน้ำ | แอปพลิเคชัน: | เคมี, ยา, อาหาร, ผักอบแห้ง, อาหาร, แร่ธาตุและอุตสาหกรรมอื่น ๆ ผง, วัสดุเม็ด, แห้ง, ทำความเย็นและการด |
| การรับประกัน: | 1 ปี | เงื่อนไข: | ใหม่ |
| แรงดันไฟฟ้า: | 220v-450v | พิมพ์: | อุปกรณ์อบแห้งของเหลวเบด |
| แสงสูง: | เครื่องอบแห้งฟลูอิไดซ์เบดแบบสั่น 6.75m2,เครื่องเป่าฟลูอิไดซ์เบดแบบสั่น 0.9m2,เครื่องเป่าเบญจมาศโรสฟลูอิไดซ์เบด |
||

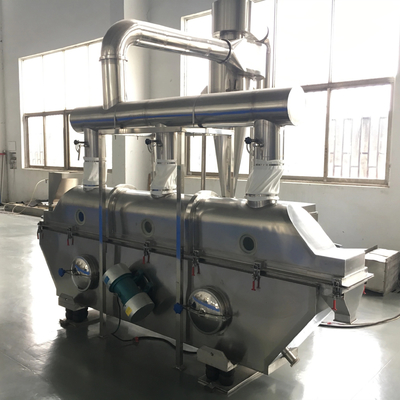

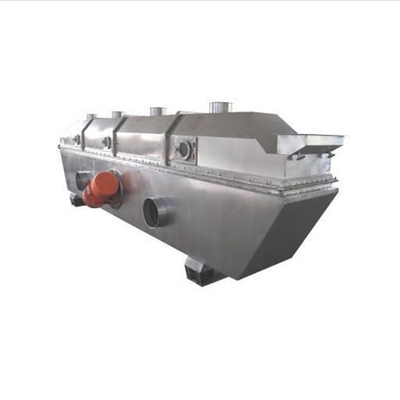

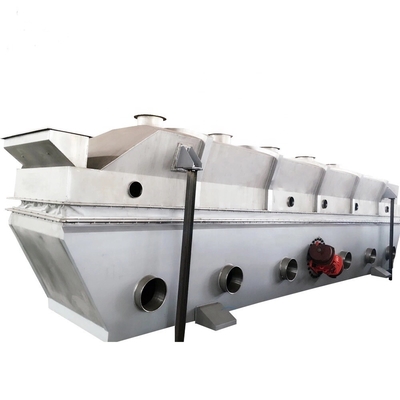

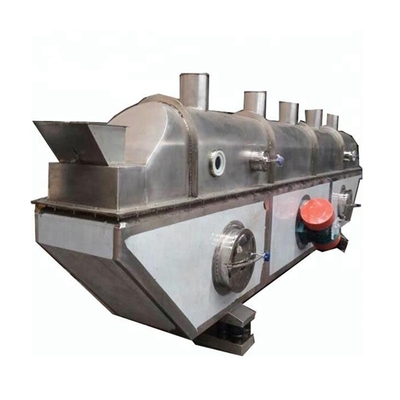

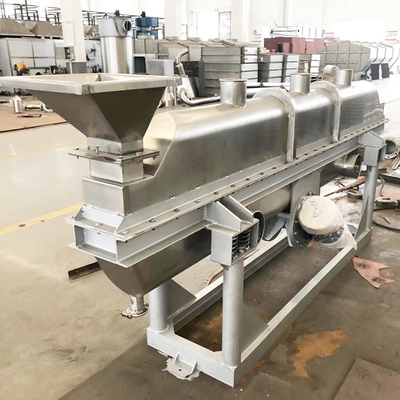

ดอกเบญจมาศดอกมะลิสีทองกุหลาบเครื่องอบแห้งฟลูอิไดซ์เบดแบบสั่น
เครื่องอบแห้งฟลูอิไดซ์เบดแบบสั่น
หลักการทำงานของอุปกรณ์
เครื่องทำแห้งแบบสั่นสะเทือนรุ่น WKS เป็นอุปกรณ์ทำแห้งแบบต่อเนื่องสำหรับอนุภาคที่ไม่เหนียวเหนอะหนะหลักการทำงานคือ: อากาศเย็นถูกกรองผ่านแผ่นกรอง แล้วจึงเข้าไปในฮีตเตอร์ และถูกทำให้ร้อนจนถึงอุณหภูมิที่กำหนด จากนั้นลมร้อนจะกระจายไปยังเตียงด้านล่างผ่านช่องทางเข้าหลายทาง และไหลขึ้นผ่านแผ่นเจาะรูของเตียงวัสดุจะเข้าสู่เตียงอย่างสม่ำเสมอโดยใช้ตัวป้อนสกรู ภายใต้การกระทำของแรงสั่นสะเทือน วัสดุจะเคลื่อนที่ไปข้างหน้าอย่างต่อเนื่องตามแนวนอน ในขณะที่ผ่านการแลกเปลี่ยนความร้อนกับอากาศร้อนที่ขึ้นมาจากด้านล่าง ความชื้นของวัสดุจะระเหยอย่างรวดเร็ว และอากาศเปียกจะถูกระบายออกจากพัดลมดูดอากาศ และวัสดุจะแห้งสนิทและระบายออกจากช่องระบายออก

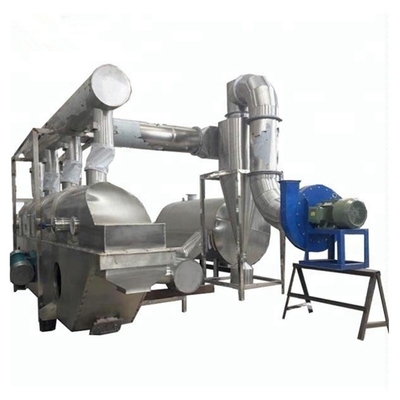

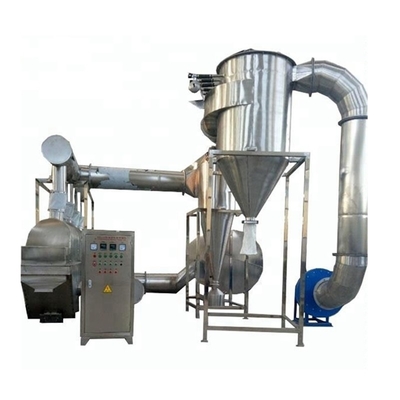

วัสดุเข้าสู่เครื่องจากทางเข้าของฟีดภายใต้การกระทำของแรงสั่นสะเทือน วัสดุจะถูกโยนไปตามแนวนอนฟลูอิไดซ์เบดและเคลื่อนที่ไปข้างหน้าอย่างต่อเนื่องอากาศร้อนผ่านฟลูอิไดซ์เบดขึ้นไปเพื่อแลกเปลี่ยนความร้อนกับวัสดุเปียกหลังจากที่เครื่องแยกอากาศแบบไซโคลนกำจัดอากาศเปียกแล้ว อากาศเสียจะปล่อย 1:3วัสดุแห้งถูกระบายออกจากทางเข้าออก
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | พื้นที่ของฟลูอิไดเบด(㎡) | อุณหภูมิของอากาศเข้า (℃) | อุณหภูมิของอากาศออก (℃) | ความสามารถในการระเหยของน้ำ (กก./ชม.) | กำลังมอเตอร์ (กิโลวัตต์) | น้ำหนัก (กิโลกรัม) |
| WKS-FBD-3*0.3 | 0.9 | 70-140 | 40-70 | 20-35 | 0.8*2 | 1250 |
| WKS-FBD-4.5*0.3 | 1.35 | 70-140 | 40-70 | 35-50 | 0.8*2 | 1250 |
| WKS-FBD-4.5*0.45 | 2.025 | 70-140 | 40-70 | 50-70 | 1.1*2 | 1670 |
| WKS-FBD-4.5*0.6 | 2.7 | 70-140 | 40-70 | 70-90 | 1.1*2 | 1670 |
| WKS-FBD-6*0.45 | 2.7 | 70-140 | 40-70 | 80-100 | 1.5*2 | 2100 |
| WKS-FBD-6*0.6 | 3.6 | 70-140 | 40-70 | 100-130 | 1.5*2 | 2400 |
| WKS-FBD-6*0.75 | 4.5 | 70-140 | 40-70 | 120-140 | 2.2*2 | 2840 |
| WKS-FBD-6*0.9 | 5.4 | 70-140 | 40-70 | 140-170 | 2.2*2 | 3160 |
| WKS-FBD-7.5*0.75 | 5.625 | 70-140 | 40-70 | 150-180 | 2.2*2 | 3200 |
| WKS-FBD-7.5*0.9 | 6.75 | 70-140 | 40-70 | 160-210 | 3.0*2 | 3600 |
การวาดภาพโดยย่อ
วัสดุที่ปรับเปลี่ยนได้
เหมาะสำหรับการอบแห้งและระบายความร้อนของวัสดุที่เป็นผงและเม็ดในอุตสาหกรรมเคมี อุตสาหกรรมยา อุตสาหกรรมอาหาร อุตสาหกรรมผักอบแห้ง อุตสาหกรรมเมล็ดพืช และอุตสาหกรรมแร่เช่นกรดซิตริก โมโนโซเดียมกลูตาเมต บอแรกซ์ แอมโมเนียมซัลเฟต ปุ๋ยผสม lol ไหม กากถั่วเหลือง เมล็ดกลั่น เมล็ด ตะกรัน น้ำตาล ฯลฯ
ลักษณะการทำงาน
แหล่งกำเนิดการสั่นสะเทือนนั้นขับเคลื่อนด้วยมอเตอร์สั่น การทำงานที่มั่นคง การบำรุงรักษาที่สะดวก เสียงต่ำ และอายุการใช้งานยาวนาน
ฟลูอิไดเซชันที่สม่ำเสมอ ไม่มีพื้นที่ตายและปรากฏการณ์พัดผ่าน สามารถรับผลิตภัณฑ์ที่ทำให้แห้งและทำความเย็นที่สม่ำเสมอ
มันง่ายที่จะปรับความหนาของชั้นวัสดุ ความเร็วในการเคลื่อนที่ในเครื่อง และการเปลี่ยนแปลงของแอมพลิจูดเต็มสามารถปรับได้แบบไม่มีขั้นตอน
ลักษณะอุปกรณ์
1 เวลาในการอบแห้งของอุปกรณ์สั้น ใช้เวลาเพียงประมาณ 6 นาทีสำหรับกระบวนการอบแห้งทั้งหมด ส่วนผสมที่มีประสิทธิภาพโดยทั่วไปจะไม่ถูกทำลาย
2 แผ่นฝายปรับตั้งไว้ที่ช่องระบาย โดยการปรับความสูงของแผ่นฝาย คุณสามารถควบคุมเวลาการอบแห้งที่คงอยู่ของวัสดุเพื่อให้แน่ใจว่า ปริมาณน้ำสุดท้ายของวัสดุตรงตามข้อกำหนด
3 แผ่นเจาะรูใช้กระบวนการดันกลับเพื่อให้แน่ใจว่าแผ่นเจาะรูเรียบเพื่อหลีกเลี่ยงเส้นตายในกระบวนการทำงานของวัสดุ
4 เตียงล่างมีช่องลมเข้าหลายช่อง เพื่อให้ลมร้อนผ่านชั้นวัสดุมีความสม่ำเสมอมากขึ้น
5, การรักษาความร้อนด้วยไฟฟ้าทั้งหมดถูกนำไปใช้กับเตียงด้านล่างหลังจากเสร็จสิ้นการผลิต, ขจัดแรงโน้มถ่วงในการเชื่อม, การปรับปรุงความแข็งแรงของเตียง, ท่อไร้รอยต่อผนังหนาถูกนำไปใช้กับภายในเพื่อเสริมแรงสั่นสะเทือนอย่างสม่ำเสมอ
6 ท่อกลางที่ติดตั้งมอเตอร์สั่นสะเทือนเชื่อมด้วยแผ่นเสริมแรงตามมุมของการแผ่รังสีการสั่นสะเทือน ส่งผ่านแรงสั่นสะเทือนไปยังส่วนต่างๆ ของเตียงอย่างเท่าเทียมกัน เพื่อให้วัสดุมีลักษณะเป็นของเหลวสม่ำเสมอ ในขณะที่ติดตั้งน้ำหนักที่ถอดออกได้ เพื่อหลีกเลี่ยงปรากฏการณ์เรโซแนนซ์
