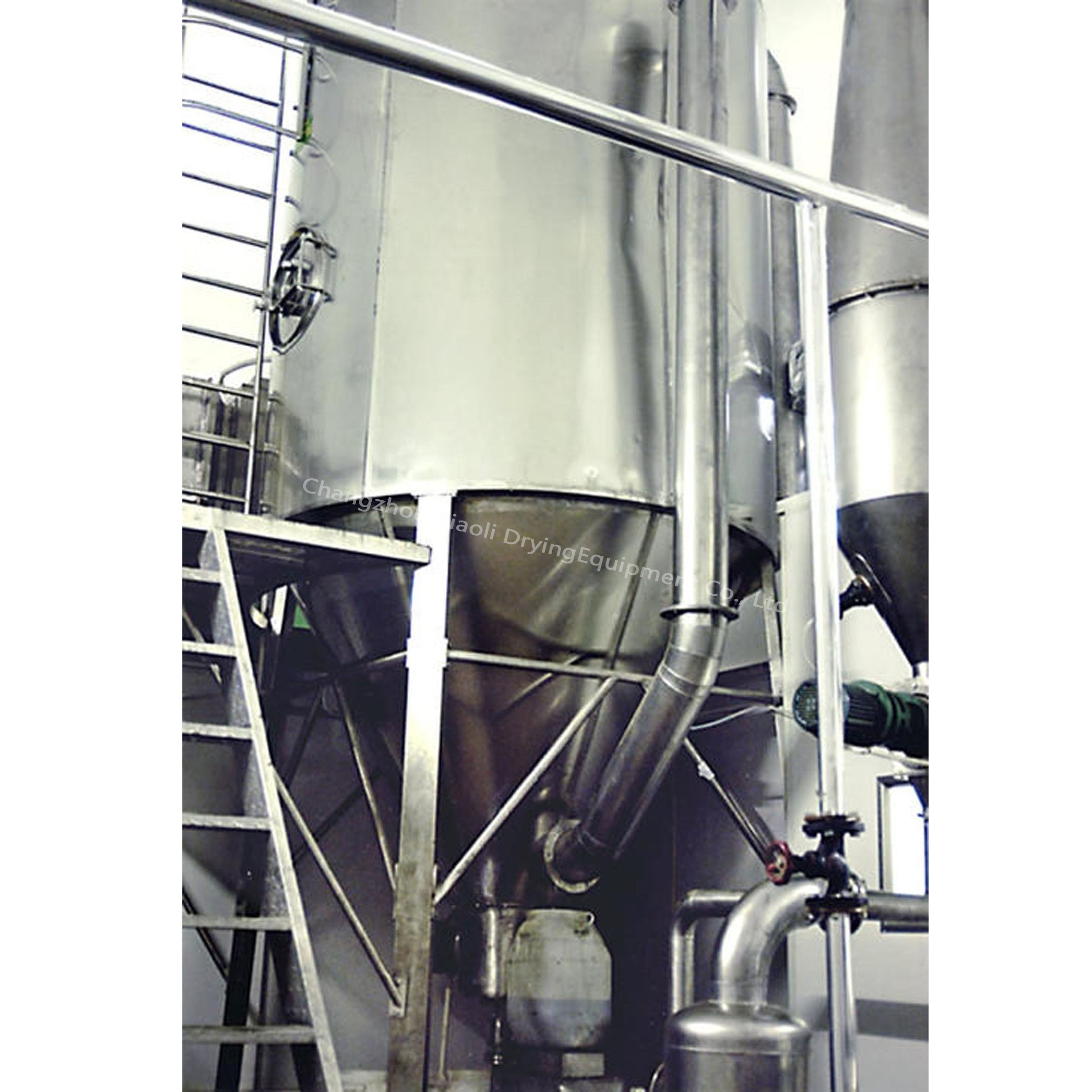

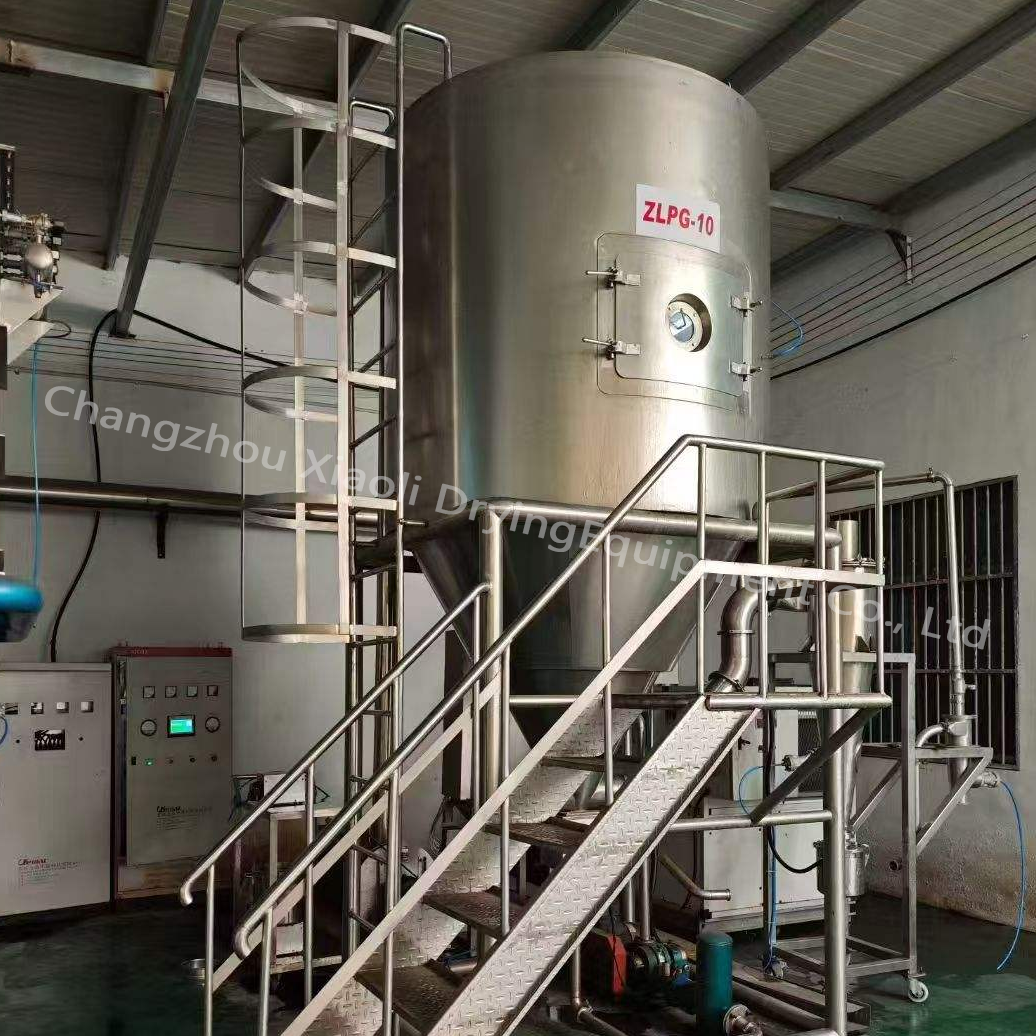

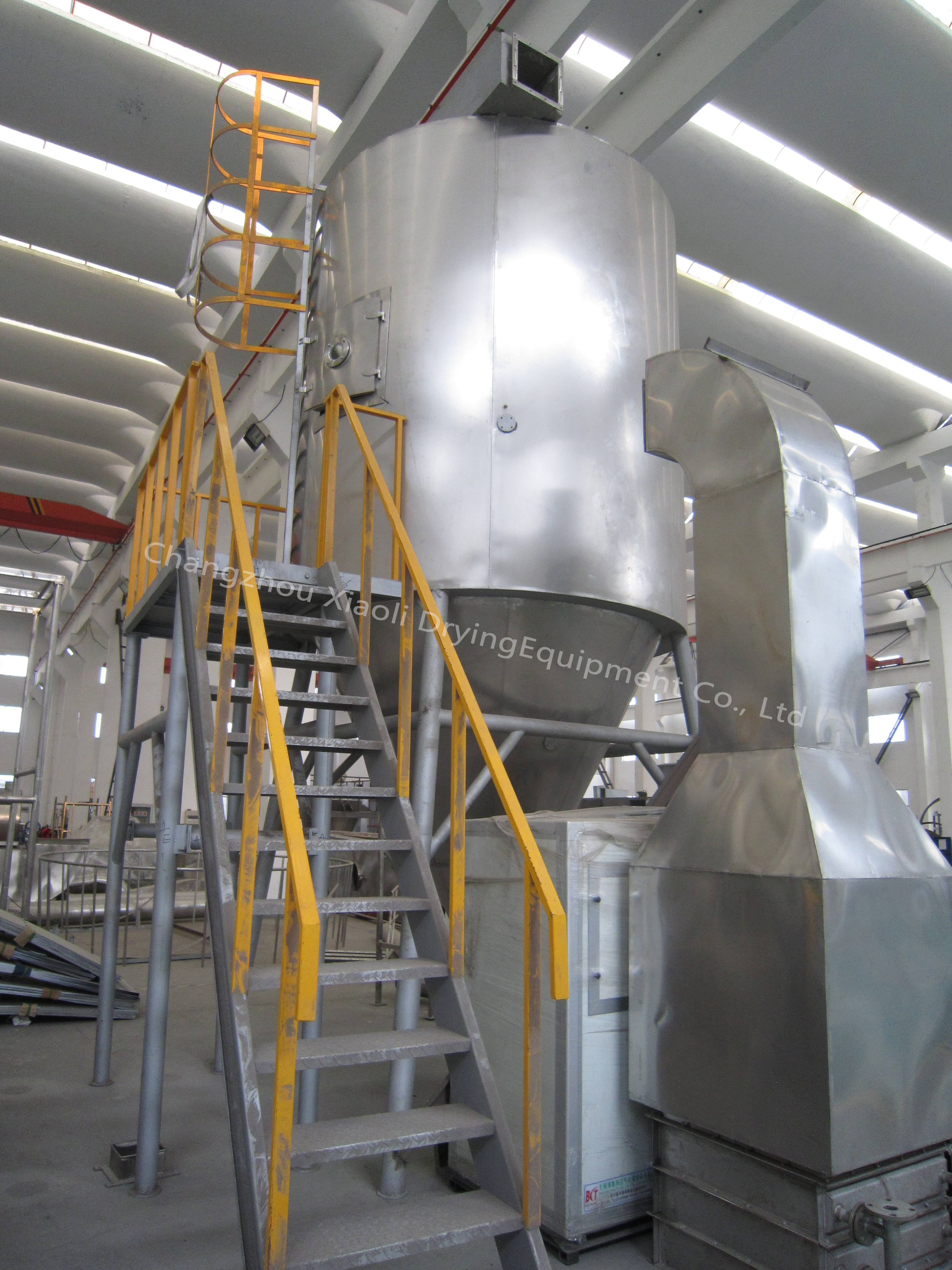

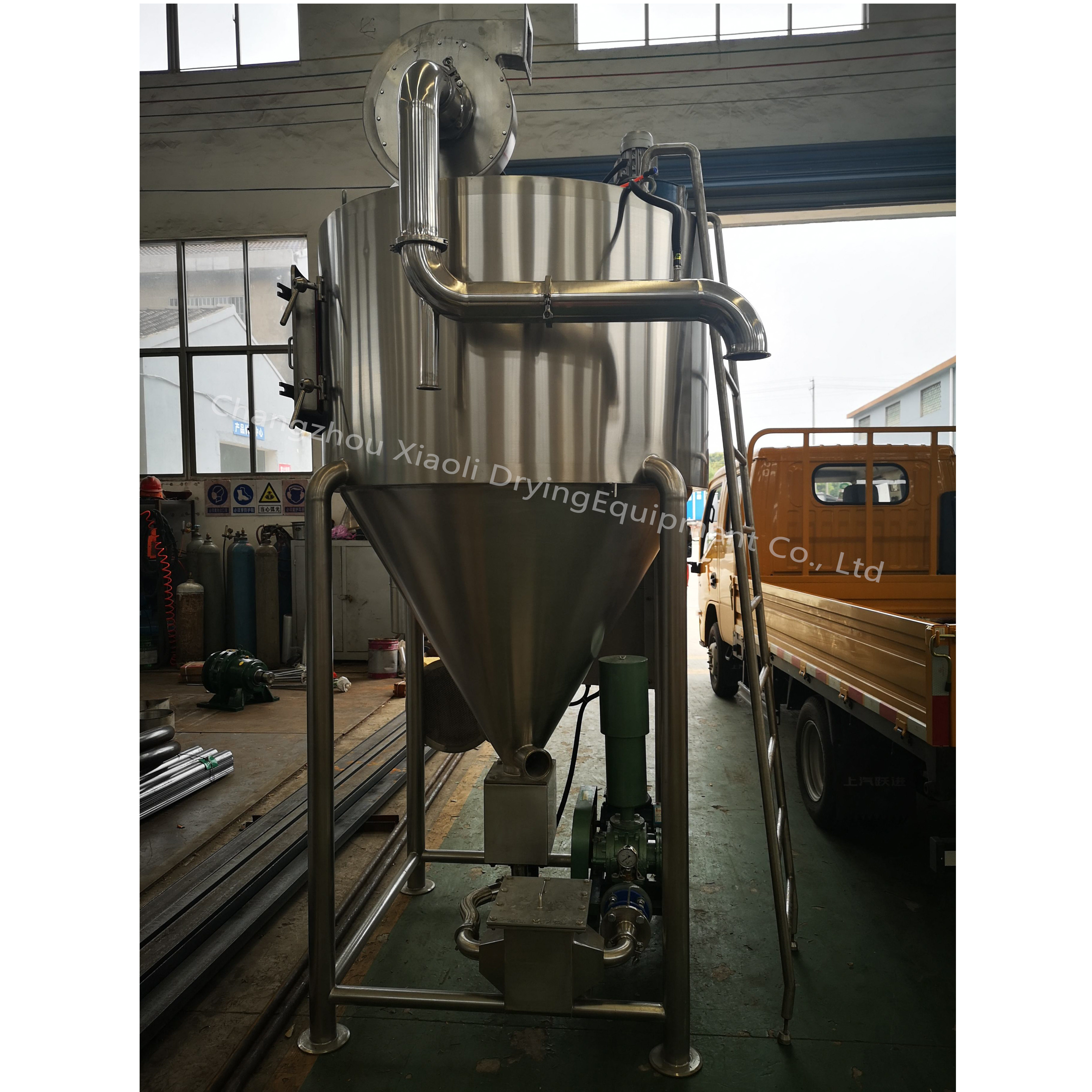

เครื่องอบแห้งแบบพ่นฝอย ZLPG Series สำหรับสารสกัดยาจีนแผนโบราณ
รายละเอียดผลิตภัณฑ์
ระบบอบแห้งแบบพ่นฝอยด้วยแรงเหวี่ยงความเร็วสูงสำหรับสารสกัดยาจีนแผนโบราณ (TCM) เป็นการประยุกต์ใช้เทคโนโลยีการอบแห้งแบบพ่นฝอยด้วยแรงเหวี่ยงที่ปรับให้เหมาะกับการอบแห้งวัสดุเฉพาะ โดยใช้หัวพ่นแบบแรงเหวี่ยงความเร็วสูงเพื่อกระจายวัสดุให้เป็นละอองละเอียด ทำให้สัมผัสกับอากาศร้อนได้อย่างทั่วถึงเพื่อให้แห้งทันทีและได้ผลิตภัณฑ์สำเร็จรูปในรูปผง เครื่องอบแห้งพิเศษสำหรับสารสกัดยาจีนแผนโบราณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อจัดการกับความท้าทายเฉพาะที่เกี่ยวข้องกับการอบแห้งแบบพ่นฝอยของสารสกัดเข้มข้นยาจีนแผนโบราณและสารสกัดจากพืช
หลักการทำงาน
ระบบอบแห้งแบบพ่นฝอยด้วยแรงเหวี่ยงความเร็วสูงสำหรับสารสกัดยาจีนแผนโบราณแสดงถึงการประยุกต์ใช้เทคโนโลยีการอบแห้งแบบพ่นฝอยด้วยแรงเหวี่ยงที่ปรับให้เหมาะกับการอบแห้งวัสดุเฉพาะ เป็นอุปกรณ์อบแห้งที่ใช้หัวพ่นแบบแรงเหวี่ยงความเร็วสูงเพื่อกระจายวัสดุให้เป็นละอองละเอียด ทำให้สัมผัสกับอากาศร้อนได้อย่างทั่วถึงเพื่อให้แห้งทันทีและได้ผลิตภัณฑ์สำเร็จรูปในรูปผง
คุณสมบัติประสิทธิภาพ
◎ ตัวถังหอคอยมีเสื้อหุ้มอากาศเย็น
◎ ติดตั้งอุปกรณ์เขย่าเชิงกลอัตโนมัติที่ตัวถังหอคอย
◎ ตัวถังหอคอยและท่อมีช่องทำความสะอาดและช่องระบายน้ำแบบเปิดเร็ว
◎ สามารถติดตั้งถังป้อนอาหารควบคุมอุณหภูมิคงที่อัตโนมัติ
◎ สามารถจัดหาอุปกรณ์ฉีดล้างหอคอยแรงดันสูงแบบแมนนวล
◎ ชิ้นส่วนทั้งหมดที่สัมผัสกับวัสดุทำจากสแตนเลส (หรือทั้งหน่วยสามารถผลิตจากสแตนเลส)
◎ การเก็บผลิตภัณฑ์สำเร็จรูปทำได้โดยระบบแยกไซโคลนสองขั้นตอน หรือการผสมผสานระหว่างตัวแยกไซโคลนขั้นตอนเดียวและเครื่องดักจับฝุ่นแบบเปียก
◎ อุณหภูมิอากาศขาเข้ามีการควบคุมอัตโนมัติและความสามารถในการปรับอย่างต่อเนื่อง
◎ สามารถติดตั้งอุปกรณ์เป่าลมได้
ข้อมูลจำเพาะทางเทคนิค
| รุ่น | ZLPG-15 | ZLPG-20 | ZLPG-25 | ZLPG-32 | ZLPG-38 | ZLPG-40 | ZLPG-47 | ZLPG-52 | ZLPG-58 | |
| อัตราการระเหยของความชื้น | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
| กำลังการผลิตของเหลว | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
| ผลผลิตผลิตภัณฑ์สำเร็จรูป | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
| ปริมาณของแข็งในวัสดุเปียก | 18-25 | |||||||||
| ปริมาณความชื้นของผลิตภัณฑ์สำเร็จรูป | 3-5 | |||||||||
| กำลังไฟฟ้า | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
| แหล่งความร้อน | ไอน้ำ + ไฟฟ้า | |||||||||
| วิธีการเก็บผลิตภัณฑ์ | การเก็บแบบจุดเดียวหรือสองจุด: เก็บจักรยาน BMX ได้มากกว่า 95% ในการผ่านครั้งเดียว | |||||||||
| (และประสิทธิภาพการเก็บเบื้องต้น) | ||||||||||
| เครื่องมือควบคุมอัตโนมัติ | การควบคุมและปรับอุณหภูมิและความดันอัตโนมัติ พร้อมสัญญาณเตือนแบบอินเตอร์ล็อก | |||||||||
| อุณหภูมิอากาศขาเข้า | 150-200 | |||||||||
| อุณหภูมิอากาศขาออก | 80-100 | |||||||||
| ขนาดโดยรวม | ยาว | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
| กว้าง | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
| (มม.) | สูง | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 |
คำถามที่พบบ่อย: เครื่องอบแห้งแบบพ่นฝอย ZLPG Series สำหรับสารสกัดยาจีนแผนโบราณ
คำถามที่ 1: ความแตกต่างหลักระหว่างเครื่องอบแห้งแบบพ่นฝอย ZLPG Series และ LPG มาตรฐานคืออะไร?
คำตอบ: เครื่องอบแห้งแบบพ่นฝอยมาตรฐานมักประสบปัญหาการติดผนัง การดูดซับความชื้น และการอ่อนตัวของวัสดุเมื่อแปรรูปยาจีนแผนโบราณ (TCM) เครื่องอบแห้ง ZLPG Series ได้รับการออกแบบมาโดยเฉพาะสำหรับ TCM โดยมี:
เสื้อหุ้มอากาศเย็น: ป้องกันไม่ให้วัสดุที่ไวต่อความร้อนอ่อนตัวและไหม้บนผนังหอคอย
อุปกรณ์เป่าลม: ทำความสะอาดผงที่สะสมบนพื้นผิวด้านในโดยอัตโนมัติ
การกู้คืนที่ปรับให้เหมาะสม: ออกแบบมาสำหรับผง TCM ที่ละเอียดและดูดความชื้นเพื่อให้ได้ผลผลิตที่สูงขึ้น
คำถามที่ 2: ระบบป้องกัน "การติดผนัง" ในระหว่างกระบวนการอบแห้งได้อย่างไร?
คำตอบ: เราใช้วิธีการหลายชั้นเพื่อแก้ไขปัญหานี้ที่พบบ่อยในอุตสาหกรรม:
การทำความเย็นด้วยเสื้อหุ้ม: ระบบหมุนเวียนอากาศเย็นช่วยรักษาอุณหภูมิผนังหอคอยให้อยู่ต่ำกว่าจุดอ่อนตัวของสารสกัด
ค้อนลม: ติดตั้งอุปกรณ์เขย่าเชิงกลอัตโนมัติที่หอคอยเพื่อขจัดผงที่ติดอยู่บนพื้นผิว
การขัดเงาแบบกระจก: ผนังด้านในถูกขัดเงาเหมือนกระจกเพื่อลดแรงเสียดทานและการยึดเกาะของวัสดุ
คำถามที่ 3: ข้อกำหนดสำหรับปริมาณของแข็งของของเหลวที่ป้อนคืออะไร?
คำตอบ: เพื่อประสิทธิภาพสูงสุด ปริมาณของแข็งของวัสดุเปียกควรอยู่ระหว่าง 18% ถึง 25% แม้ว่าระบบจะสามารถจัดการกับความแตกต่างได้ แต่ความหนืดที่สูงมากอาจส่งผลต่อคุณภาพของการทำให้เป็นละออง ในขณะที่ปริมาณของแข็งที่ต่ำมากจะลดประสิทธิภาพการผลิตโดยรวม
คำถามที่ 4: ปริมาณความชื้นทั่วไปของผงสำเร็จรูปคือเท่าใด?
คำตอบ: ภายใต้สภาวะการทำงานมาตรฐาน ปริมาณความชื้นของผลิตภัณฑ์สำเร็จรูปจะถูกรักษาไว้ระหว่าง 3% ถึง 5% สามารถปรับละเอียดได้โดยการปรับอุณหภูมิอากาศขาเข้า/ขาออกและอัตราการป้อน
คำถามที่ 5: อุปกรณ์ทำความสะอาดและบำรุงรักษาได้ง่ายหรือไม่?
คำตอบ: ใช่ เครื่องอบแห้ง ZLPG Series ได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐาน GMP ที่เข้มงวด:
ช่องเปิดเร็ว: หอคอยและท่อมีช่องทำความสะอาดและช่องระบายน้ำแบบเปิดเร็วเพื่อให้เข้าถึงได้ง่าย
โครงสร้างสแตนเลส: ชิ้นส่วนที่สัมผัสทั้งหมดทำจากสแตนเลสเกรดสูง (SUS304 หรือ SUS316L) เพื่อความทนทานต่อการกัดกร่อนและทำความสะอาดได้ง่าย
ความเข้ากันได้กับ CIP: การออกแบบรองรับกระบวนการ Clean-In-Place เพื่อให้แน่ใจว่าไม่มีการปนเปื้อนข้ามระหว่างชุด
คำถามที่ 6: มีแหล่งความร้อนใดบ้างสำหรับระบบนี้?
คำตอบ: เรามีรูปแบบการให้ความร้อนที่ยืดหยุ่นตามโครงสร้างพื้นฐานของโรงงานของคุณ:
ไอน้ำ + ไฟฟ้า: รูปแบบที่พบบ่อยที่สุด โดยใช้ไอน้ำสำหรับการอุ่นล่วงหน้าและตัวเร่งไฟฟ้าสำหรับการควบคุมอุณหภูมิที่แม่นยำ
การทำความร้อนด้วยไฟฟ้า: เหมาะสำหรับหน่วยขนาดเล็กหรือโรงงานที่ไม่มีแหล่งจ่ายไอน้ำ
เตาเผาอากาศร้อนที่ใช้แก๊ส: เหมาะสำหรับการผลิตขนาดใหญ่ในภูมิภาคที่มีก๊าซธรรมชาติราคาประหยัด
คำถามที่ 7: ระบบบรรลุประสิทธิภาพการเก็บรวบรวมที่มากกว่า 95% ได้อย่างไร?
คำตอบ: เพื่อเพิ่มผลผลิตสูงสุด เราใช้ระบบแยกไซโคลนสองขั้นตอน สำหรับผงละเอียดพิเศษ เรายังสามารถติดตั้งตัวกรองถุงกรองแบบพัลส์หรือเครื่องดักจับฝุ่นแบบเปียกเพื่อดักจับอนุภาคที่เหลืออยู่ ทำให้มั่นใจได้ว่าผลิตภัณฑ์สูญเสียน้อยที่สุด
คำถามที่ 8: สามารถปรับอุณหภูมิสำหรับวัสดุที่ไวต่อความร้อนสูงได้หรือไม่?
คำตอบ: ได้อย่างแน่นอน ระบบมีระบบควบคุมอุณหภูมิอัตโนมัติและการปรับอย่างต่อเนื่อง อากาศขาเข้า (โดยทั่วไป 150-200°C) และอากาศขาออก (80-100°C) จะถูกตรวจสอบผ่านเซ็นเซอร์ความแม่นยำสูงและเชื่อมต่อกับปั๊มป้อนเพื่อใหแน่ใจว่าส่วนผสมออกฤทธิ์จะไม่ถูกทำลายจากการได้รับความร้อนเกินไป
ต้องการโซลูชันที่ปรับแต่งเองหรือไม่?
หากสารสกัดของคุณมีคุณสมบัติเฉพาะหรือข้อกำหนดความชื้นเฉพาะ ทีมวิศวกรของเราสามารถจัดทำข้อเสนอทางเทคนิคที่ปรับแต่งให้เหมาะสมได้
